ルームランプ 増設

どうも。今日はロードスターのルームランプをつくろうと思います。シリーズ１　1.5にはルームミラーの所にランプがないので、非常に車内が暗いのです。

2021年9月18日施工

足元の純正ランプから電源を拝借して、スイッチもここを元に連動させます。

まずは、取り外し。

上と横の爪を外せば手前に外れます。

見えにくいかと思いますが、カプラーはランプの裏よりちょっと上の方にあります。手前に引っ張ってこれないので、外すのがちょいと狭いです。

あと、ステアリングコラム下のカバーは外して作業してます。

家の中に持ち帰って早速ランプをつくります。

純正のランプもどうせなら作製します。

とても小さい。。。

レンズをはめる余裕もないといけません。

裏は金具に当たってしまうとショートするので、こっちもクリアランスを取ります。

こんな感じで配置。

フラットFLEX3つが限界です。チップもありますが、もったいないので。

ここはT10の両端が金具になってるタイプのバルブを使うのですが、それを使うと狭すぎて基板でLEDを配置するのが難しく、直接ハンダします！

壊れたらまた半田取って修理しなきゃいけませんが、まあ、そんなすぐ壊れないので大丈夫です（笑）

点灯確認はOK

次は増設する方のLEDです。

よくあるエーモンのやつです。

レンズに干渉しないようにここは薄型の基板を使います。

LEDは3×２の配列にしました。

これで十分です。

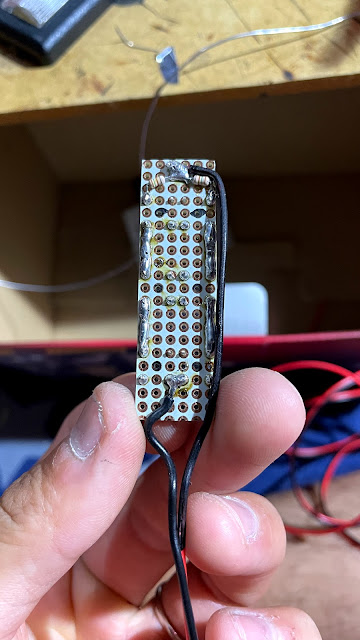

配線はこんな感じです。

両方共黒くなっているのは車に取り付けて、配線が少し見えた時に赤いと目立つためです。黒くしておけば大分違います。

メッキシートも貼って完成。

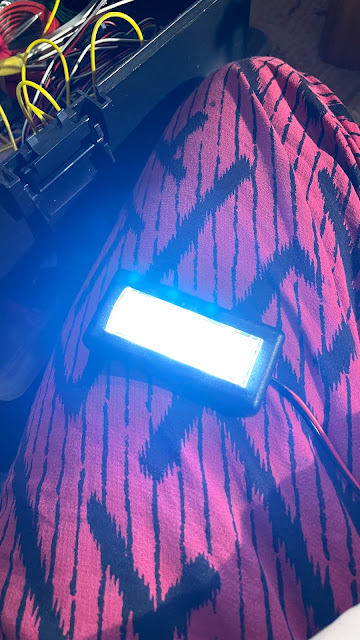

あとはレンズに入れて点灯確認。

問題なし！

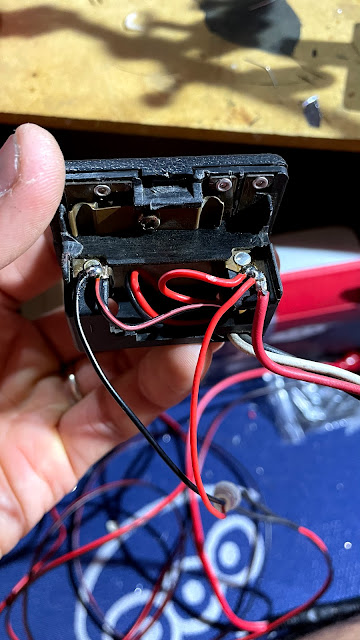

そしてこの配線もここに追加で半田（笑）

配線多い。。。

見えないからいいのです。純正配線を加工しないってのもメリットなんよ！

簡易的にカプラーを作りました。

ラジコンみたいです。

あとは、後日取り付けです。
