どうもレイです。
今日はロアアームを延長します。
2020年9月20日施工
ベースは13で30mm。１４、１５のロアアームで言う20mm延長位になります。
ナックルストッパーは切除します。
カットする位置はこの辺に。テンションロッド取り付け位置から18mm離した位置がぎりぎりテンションロッドに当たらない位置だと思います。
当たるようなら溶接ビードを擦れば問題ありませんが。
位置が決まったのでカットします。
バンドソーがこんなにいいものだとは知らなかった。
作業効率も良く、騒音も、火花もでません。
使う鋼板は厚み2.6mm、長さ32mmくらいの物です。ビバで売ってるやつなんで、この規格になってしまいます。
これ以上だと厚みが3.2mmとかになって分厚くて重いのでやめます。

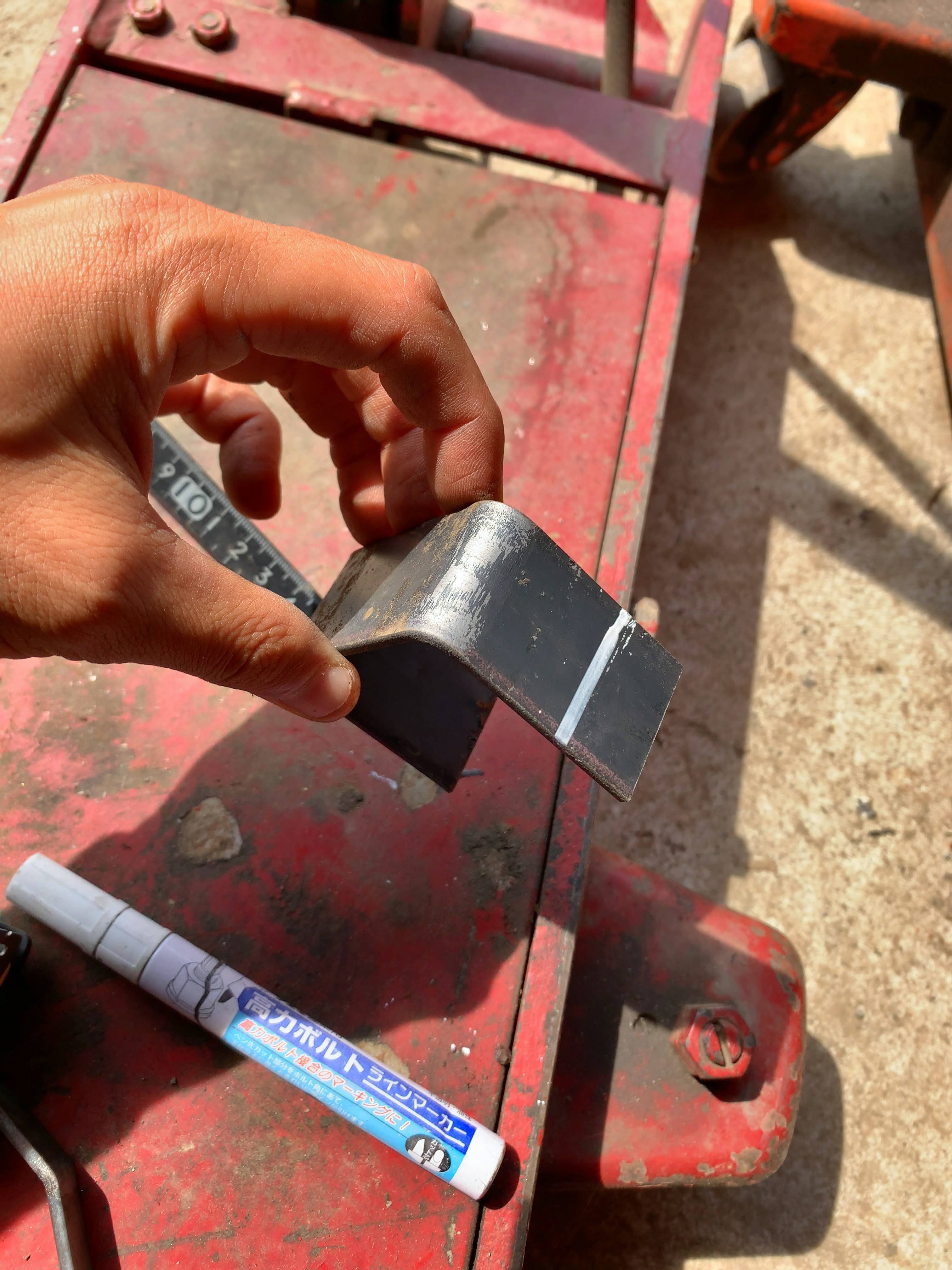

切り出したらプレスで曲げます。
意外と折り曲げる位置がぴったりいかなくて、3回ほどやり直しました。
あとは溶接していきます。
メンバーを溶接しまくったのでこのくらいはちょちょいのちょいなんですが、余裕こいてたらバーナーのノズルに手が当たって火傷しました。。。
ビードは削らすそのまま行きます。

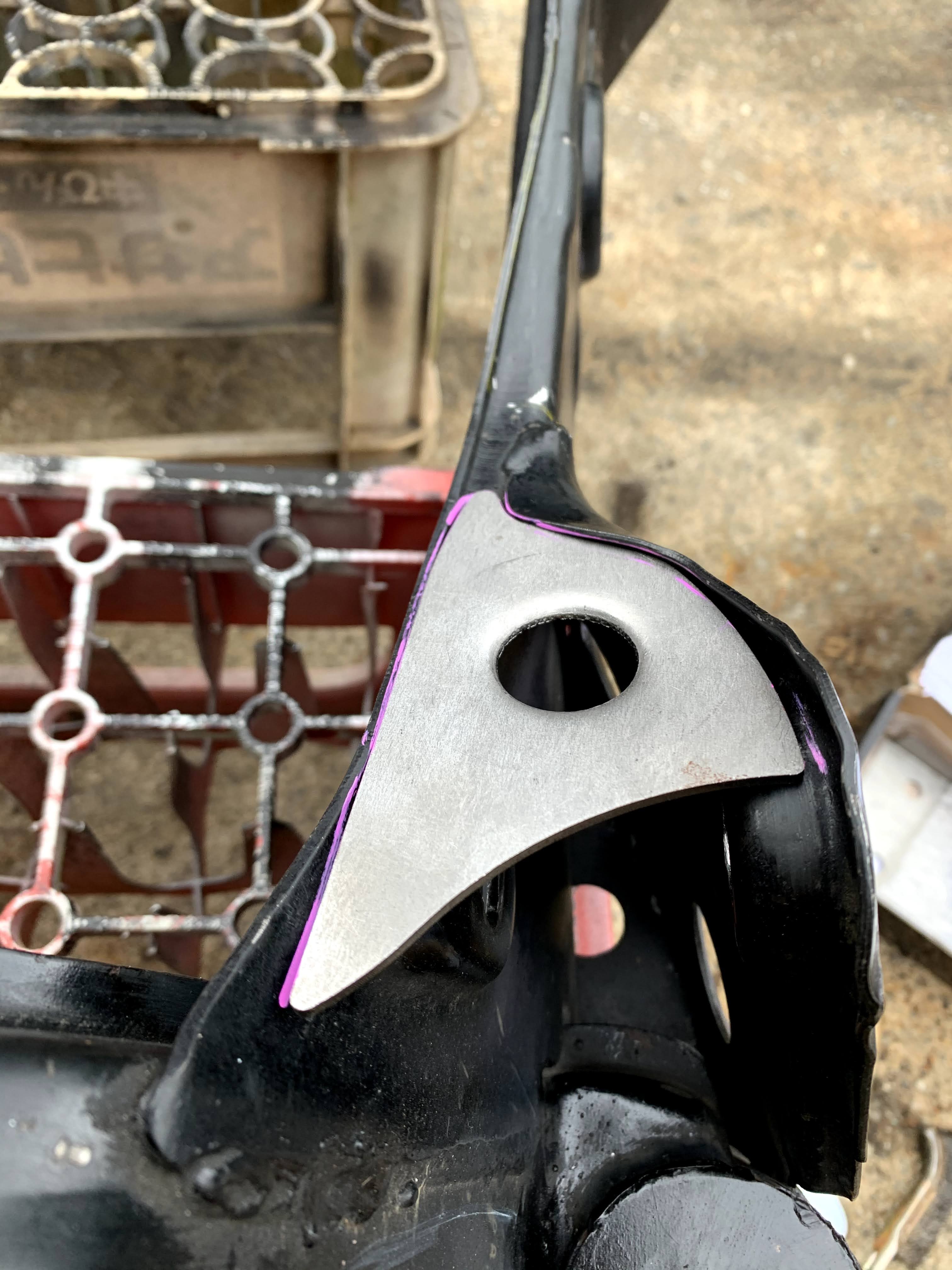

前日に作っておいた裏側の補強プレートも溶接します。
軽く肉抜きしてホールプレスしておきました。
ホールプレスの治具って結構たかいんです。20Φなんですが、5000円位しました。
あらよっと！
延長した裏側にも補強プレートを溶接しました。
毛づくろいしすぎ！！！
