オーディオ 取り付け



どうも。レイです。

今日は１DINオーディオの取り付けです。

2021年3月8日施工

見ての通りナビが付いているのですが、ものすごい調子が悪く、画面が映ればましなレベルです。それ以外のときは沈黙しています。

なので、前に仲間からもらったケンウッドの１DINがあったので、そいつに交換です。

もともとコンソールレスですので、空調のルーバーの奥にあるビスのみ外せば、あとは爪でとまってるだけです。

地味にこのルーバー取りにくい。。。

スライディングハンマーで引っ張ってみたんですが、なんか割れそうなのでやめました。

って思ったらルーバーの淵のパーツ外すの忘れてた。

周りを傷つけないようにルーバー外周のリングみたいなパーツを外します。

ルーバーが取れたら上の奥の方についてるビスを外せばセンターパネルが取れます。

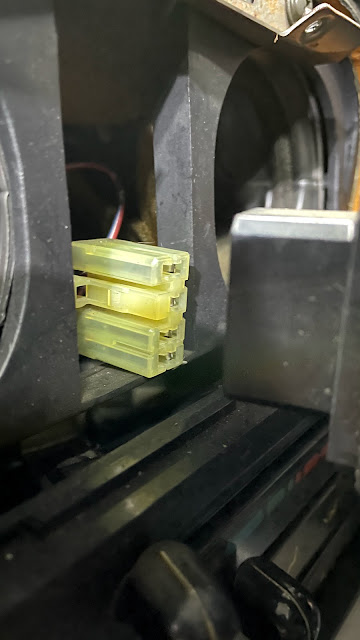

センターパネルを外す際にハザードとリトラのスイッチカプラーを外すのを忘れずに。

ナビを取り出し。

専用ハーネスついてたので、そのまま配線繋ぎ変えればOKです。

アースはどっか適当に取りました。

Pコントロールとミュートはよくわからんので、結線なし

取り付け完了です。

これで完成。。。

と思ったら音鳴らんし。

デッキに異常なし。

スピーカー叩いたらかすかに音がでたので、スピーカーで当たりかな。

さっそく内張り外していきます。

まずは取っ手のとこ。

ドアつかまりバーのとこ二箇所

あと、ドア後方にメクラ付きのビスが有ります。写真は撮り忘れました。

なんと、ドア内側は赤い。

赤と黒の組み合わせか。悪くないだろう。

なんか安物感。

配線端子のとこ錆サビw

先輩のロードスターからスピーカー盗ってきたので、それに付け替えます。

その前に助手席側配線。。。

切られてるとこがカプラーに近く、非常にやりにくい。

そしてここで先輩ロドスタスピーカーの死亡が判明。

これは返品だな！！！

部屋を漁ってみたら17cmのケンウッドスピーカー発見。

しかし、ロドスタは16cm？16.5cm？くらいで取り付け位置が合いません。

バッフルつける手もありますが、内張りとのクリアランスが少なく、バッフルはきびしそう。

仮付けしてみて、ドリルビスで強引に止める作戦もありますが、ドアの形状の問題でちょいと厳しいです。強引に止めるとスピーカーがしなってしまうんです。

完成。

固定してません。

スピーカー置いといて、そのまま内張りつけました。意外と行けます。良い。

音もばっちり。

やっぱ君はいつ見てもカワイイな。
